柔性組合夾具技術介紹與行業應用 一．柔性組合夾具定義 柔性組合夾具是一種由事先制作好的標準化、系列化、通用化的模塊組成的，且模塊之間的鏈接、固定和壓緊都是以孔為基準定位，用鎖緊銷來實現鎖緊，模塊與模塊之間可以根據工件的實際尺寸可以自由調整，實現二維或三維空間搭建工件定位的工業裝備。 二．柔性組合夾具組成 ①基礎件：是支撐工件及各種夾具模塊的平臺 包括：三維平臺、二維平臺、八角臺、好焊臺 ②支承件：是為了工件在加工過程中達到 高度要求，而將支撐件定位在平臺上的元件 包括：U型方箱 、L型方箱、支承角鐵、角型連接塊 、角度器

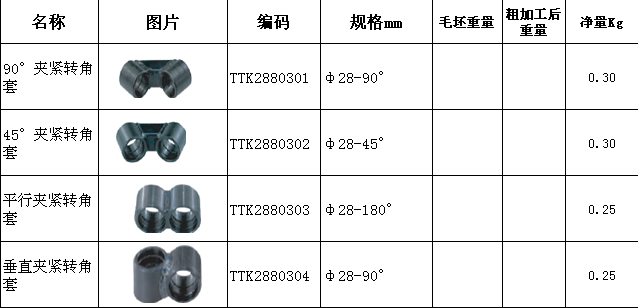

③定位件：是為了工件在加工過程中達到 尺寸精度要求，而將工件 定位的元件 包括：定位角尺、定位平尺、平面角尺、V型定位件、異心圓停擋 ④調整件：是用于元件與工件之間的位差間隙調整 包括：調高器、調整墊片 ⑤壓緊件：是為了工件在加工過程中不被位移，而將工件壓緊在平臺或基礎元件上的元件 包括：垂直螺旋壓緊器、水平螺旋壓緊器、45°螺旋夾緊器、補償螺旋夾緊器、垂直壓式夾具、水平推式夾具 ⑥鎖緊件：是為了元件與元件之間的定位鎖緊用 包括：鎖緊銷、沉頭鎖緊銷、沉頭鎖緊銷 、手柄鎖緊銷、連接鎖緊銷、磁性銷 ⑦合 件：是作用于元件與元件之間的連接作用 包括：90度夾緊轉角套、45度夾緊轉角套、平行夾緊轉角套、垂直夾緊轉角套、標準型支撐腿、帶剎萬向輪型支撐腿、可固定型支撐腿、框架結構型支撐座、液壓升降型支撐座、支撐軌道 ⑧其他件 包括：肘節園固定盤、肘節方固定盤、偏心孔肘節固定盤、止動環、接地器、螺旋夾緊 、夾管、起吊環、兩點夾緊橋、三點夾緊橋、多用途支撐模板、平臺防護板、工具推車
|
